Mätning och övervakning av elens kvalitet är ett avgörande verktyg för energiproducenter, nätföretag och konsumenter. Att dokumentera leveranssäkerhet och spänningskvalitet för att uppfylla kraven för emissionsgränser är möjligt och det ger även analytiska verktyg för att felsöka och förebygga fel.

Fördelar

• Minska energikostnaderna
• Undvik straffavgifter
• Dokumentera spänningskvalitet
• Observera emissionsgränser
• Analys av fel
• Uppfyll kvalitetskrav

Säkerhet och Kvalitet i Energigrider
Elkvalitet: Bevisbördan ligger på energiproducenterna

Elgriddens stabilitet påverkas av distribuerad energiproduktion samt den associerade varierande tillhandahållandet av energi från förnybara källor. Energiförsörjare måste alltid säkerställa att den energi som matas in i det allmänna nätet uppfyller kriterierna för den europeiska standarden EN 50160. Detta påverkar inte bara energibolag utan också företag som driver sina egna kraftverk och matar in energi i det allmänna nätet.

Högkvalitativ el kräver optimerade anläggningar

Nätoperatörer måste också följa EN 50160. Kraven för överföringsnät ökar med den distribuerade strukturen och användningen av kraftelektronik, t.ex. för att kontrollera kraftflöden eller driva HVDC-anläggningar där likström överförs över mycket långa avstånd. Förutom övervakning av elektrisk kraft är det också viktigt att övervaka de elektriska kontrollsystemen, som inverters och likriktare.

Det modulära ibaPQU-S-systemet möjliggör att rå elektrisk kraft och beräknade egenskaper för elens kvalitet synkroniseras med inspelade processdata i ibaPDA. Det gör det möjligt för användare att noggrant utvärdera all data, känna igen sammanhang och därigenom fastställa rotorsakerna till fel eller kvalitetsvariationer. Dessutom ger analys av mätdata viktig information om dimensioneringen av kraftsystemet för dess optimala drift.

Konsumenter är skyldiga att inte störa elkvaliteten

Elskonsumenter påverkar elnätets kvalitet genom sina elektroniska apparater, t.ex. frekvensreglerade drivsystem. Nätets reaktanser och strömmarnas harmoniska faktor skapar reaktioner i nätet som försämrar elförsörjningens kvalitet. Ett exempel är den höga, stötliknande belastningen som orsakas av start och drift av stora maskiner, t.ex. huvuddrifter för valsverk eller ljusbågsugnar. Både energiproducenter och storskaliga konsumenter måste följa "D-A-CH-CZ - Tekniska regler för bedömning av nätstörningar" som anger gränser för utsläpp av elsystemstörningar.

ibaPQU-S-systemet kan också bestämma de egenskaper som krävs i dessa regler och övervaka överensstämmelse med gränsvärdena. Dessutom avtalas kontraktuellt mellan elleverantörer och varje storskalig konsument om den omfattning av störningar de får injicera i nätet. Överskridande av gränsvärdena kan straffas med böter. Övervakning av elens kvalitet vid överföringspunkten ger information om det och vilka störningar som matas in i nätet.

Möjliga tillämpningar för elkvalitet med iba

iba-systemet erbjuder ett brett utbud av funktioner för övervakning och optimering av elektriska kraftanläggningar

• Kontinuerlig övervakning av elens kvalitet i energinät
• Digital felrekordör (transientfelrekordör)
• Integration av protokollstandarden IEC 61850

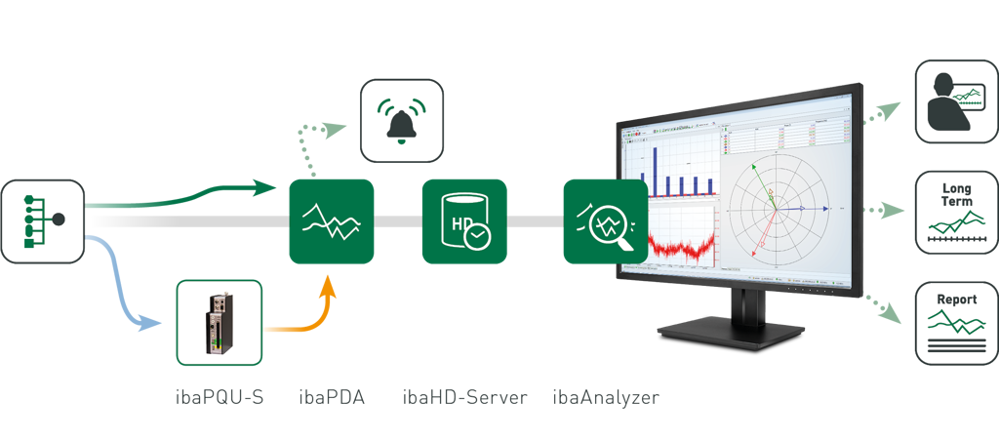

Exempelkonfiguration för elkvalitetsmätning
